司化成工業株式会社 |
|
| |
|
|
| |
パレット包装機 |
|
| |
|
|
| |
DIA-MAC-20LV型 |
|
|
| |
使いやすく、経済的な半自動機 |
|
|
|
| |
|
|
|
| |
●傾斜台を取付けるとハンドフォーク使用可能です。 |
|
|
| |
●包装スタート時の荷崩れを防ぐスロースタート方式です。 |
|
| |
●ターンテーブルが包装終了時定位置に停止します。 |
|
|
| |
●ターンテーブル回転、フィルム上下スピードを変えられる |
|
| |
ので最適な包装条件の設定が可能です。 |
|
|
| |
●シングル、ダブル包装がワンタッチで選択出来ます。 |
|
|
| |
●機械の移動がフォークリフトで可能です。 |
|
|
| |
|
|
|
| |
DIA-MAC-20LXV型 |
|
|
| |
最大フィルム300％延伸プレストレッチ方式 |
|
| |
●100／200／300％延伸プレストレッチ方式で大幅なフィルムのコスト削減が可能です. |
|
| |
●フィルム張力の調整が出来るのでソフトに包装することが可能です。 |
|
| |
●フィルム切れを感知し自動的に停止します。 |
|
|
| |
●傾斜台を取付けるとハンドフォーク使用可能です。 |
|
|
| |
●フィルム上昇、下降装置がマストに内蔵等、安全性の高い設計です。 |
|
| |
●機械の移動がフォークリフトで可能です。 |
|
|
| |
|
|
| |
|
|
| |
■標準機主仕様 |
DIA-MAC-20LV半自動 低床タイプ |
DIA-MAC-20LXV半自動 低床・プレストレッチタイプ |
|
| |
最大包装物重量 |
1500kg |
1500kg |
|
| |
最大パレット寸法 |
1100mm×1100mm |
1100mm×1100mm |
|
| |
最大包装物高さ |
2000mm |
2000mm |
|
| |
ターンテーブル 直径 |
1500φ |
1500φ |
|
| |
高さ |
82mm |
82mm |
|
| |
回転数 |
0～10rpm |
0～10rpm |
|
| |
フィルム上昇下降スピード |
0～80mm／sec |
0～80mm／sec |
|
| |
使用フィルム 巾 |
500mm |
500mm |
|
| |
適性厚さ |
18～35μ |
18～35μ |
|
| |
紙管内径 |
76φ（３インチ） |
76φ（３インチ） |
|
| |
最大外径 |
320φ |
320φ |
|
| |
上下段フィルム巻数設定 |
○ |
○ |
|
| |
光電センサーによる高さ感知 |
○ |
○ |
|
| |
自動・手動操作切換ボタン |
○ |
○ |
|
| |
フィルム張力調整 |
○ |
○ |
|
| |
シングル・ダブルラップ切換 |
○ |
○ |
|
| |
フィルム延伸倍率（％） |
手動 調整 0～ |
100／200／300％ ３種類から選択（固定） |
|
| |
使用電源 |
AC200V 単相 |
AC200V 単相 |
|
| |
0.6Kw |
0.75Kw |
|
| |
機械重量 |
400kg |
540kg |
|
| |
■オプション |
●1800φ ターンテーブル |
●1800φ ターンテーブル |
|
| |
●2500mm用マスト |
●2500mm用マスト |
|
| |
●電動トッププラテン |
●電動トッププラテン |
|
| |
●傾斜台（幅：1000mm 長さ：1165mm） |
●傾斜台（幅：1000mm 長さ：1165mm） |
|
| |
●包装物重量 2000kg |
●包装物重量 2000kg |
|
| |
|
|
| |
DIA-MAC-20E半自動包装機 |
|
|
| |
フィルムの取付けとカットを作業者が行い、あとはボタンを押すだけで
自動的に包装が完了します。 |
|
|
| |
<特長> |
|
|
| |
●コンパクトで使いやすい設計です。 |
|
|
| |
●包装スタート時の荷崩れを防ぐスロースタート方式です。 |
|
|
| |
●ターンテーブル回転、フィルム上下スピードを変えられるので最適な包装条件の設定が可能です。 |
|
|
| |
●機械の移動がフォークリフトで簡単にできます。 |
|
|
| |
●プレストレッチ機構、トッププラテン等各種のオプションの取付けが可能です。 |
|
|
| |
|
|
| |
＜仕様＞ |
|
| |
最大包装物重量 |
1500ｋｇ |
|
| |
最大パレット寸法 |
1300mm×1300mm |
|
| |
最大包装物高さ |
1800mm |
|
| |
ターンテーブル |
サイズ |
1500mmφ |
|
| |
高さ |
165mm |
|
| |
回転数 |
0～10ｒｐｍ |
|
| |
フィルム上昇・下降スピード |
0～80mm／sec |
|
| |
使用フィルム |
巾 |
500mm |
|
| |
適正厚さ |
18～35μ |
|
| |
紙管内径 |
76φ（３インチ） |
|
| |
最大外径 |
300φ |
|
| |
上下段フィルム巻数設定 |
○ |
|
| |
光電センサーによる高さ感知 |
○ |
|
| |
自動・手動操作切換ボタン |
― |
|
| |
フィルム張力調整 |
○ |
|
| |
シングル・ダブルラップ切換 |
○ |
|
| |
フィルム端末処理機構 |
― |
|
| |
フィルム延伸倍率（％） |
手動 調整 0～ |
|
| |
使用電源 |
AC200V
50／60Hz ３相 |
|
| |
圧搾空気 |
― |
|
| |
搬出用フリーコンベアー |
― |
|
| |
機械重量 |
400kg |
|
| |
|
|
| |

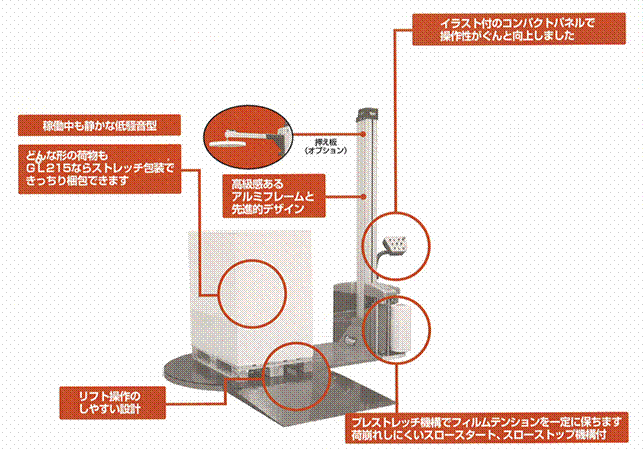

GL215 ストレッチ包装機 |
|
|
| |
最大４倍延伸でランニングコストを大幅削減。パレット輸送・保管中の
製品保護と安全性アップ！ |
|
| |
|
|
| |
＜仕様＞ |
|
|
| |
型 式 |
GL215 |
|
|
| |
包装可能質量 |
最大1500K以下 |
|
| |
包装可能製品サイズ |
直径1,675㎜以下、高さ2,200㎜以下 |
|
| |
摘用フィルムサイズ |
幅500㎜、外径250㎜以下、厚み最大35μ 紙管内径76㎜ |
|
| |
フィルム延伸率 |
7段階の選択可能 |
|
| |
フィルムテンション |
無断階切替 |
|
| |
使用電源 |
三相200V 50／60Hz 1.1ｋW |
|
| |
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
| |
PW-1521／1223ARD |
|
|
| |
魅力的な価格！ |
|
|
| |
耐久性を第一に考慮された堅牢機構です。 |
|
|
| |
パレットを投入しやすい超低床型です。 |
|
|
| |
フィルム昇降スピード、およびターンテーブルスピードは調整可能。 |
|
|
| |
PW-1223ARDなら巻き始めからカットまで自動で行います。 |
|
|
| |
|
|
| |
＜仕様＞ |
|
| |
型式 |
PW－1521 |
PW-1223ARD |
|
| |
包装可能質量 |
最大2000㎏ |
最大2000㎏ |
|
| |
包装可能製品サイズ |
高さ2,100㎜（ﾊﾟﾚｯﾄ含） |
幅1,200㎜×長1,400㎜×高2,300㎜ |
|
| |
適用フィルム |
紙管内径76㎜、最大外径350㎜以下、幅500㎜ |
|
| |
フィルム厚 |
17～35μ |
20～35μ |
|
| |
空圧 |
－ |
0.5ＭＰａ 5ＮＬ／分 |
|
| |
使用電源 |
3相200V 50/60Hz 1.3ｋW |
3相200V 50/60Hz 2.5ｋW |
|
| |
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
